电凝笔的制作

junbopan · 发表于 2011-11-7 22:10:45

本帖最后由 junbopan 于 2011-11-7 22:23 编辑

名称：电凝笔
用途：创伤很小的点状止血、甲下淤血时烧穿甲板
材料工具：荧光笔、镍铬合金电阻丝（直径0.3-0.5mm）、锂电池（MP3里面的那种）、锂电池保护板、导线若干、点触式开关一个、耐热胶带、热缩管、USB接口、限流电阻（200欧姆）、电烙铁、焊锡丝、万用表、哥俩好胶等
做法：1、把荧光笔拆开作为外壳

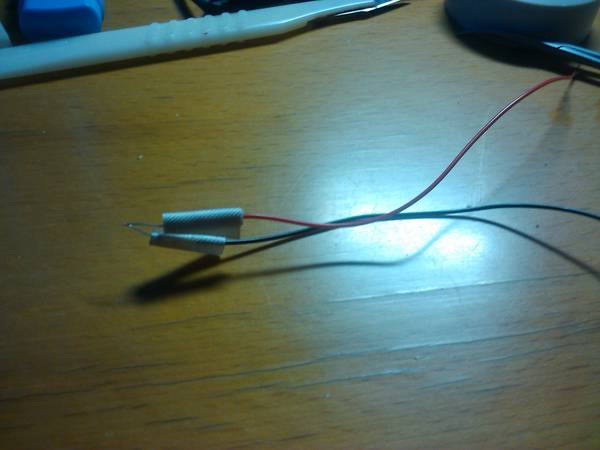

   2、将电阻丝剪成3cm一段，两端和导线连接（注意不要用焊锡，焊锡不耐高热），节点处用耐热胶带包好，将电凝头塞入笔头处
   3、将笔壳侧方开孔，放置开关，在导线上焊接并用热缩管保护
   4、把电池放在合适的位置，下面涂胶粘合。将导线两端焊接到电池的正负极（不要和保护电路两极焊接，那样会引起过流保护，锂电池不会放电）
   5、两根导线分别和USB接口的1、4引脚焊接，粘合USB接口致外壳，在导线上串联限流电阻。并将导线分别焊接到保护电路的正负极
   6、将外壳复位，粘合
   7、充电时用USB即可，同手机

听雨楼 · 发表于 2011-11-7 22:47:07

注意安全

iiiinmnm · 发表于 2011-11-7 22:47:37

兄弟你太有才了

junbopan · 发表于 2011-11-8 00:02:27

对了
注意：锂电池瞬间放电电流很大，不能长时间按开关，点一下就放手

wo6363051 · 发表于 2011-11-8 08:42:09

本帖最后由 wo6363051 于 2011-11-8 08:42 编辑

高手在民间，有图有真相

zuoluoyang · 发表于 2011-11-8 09:01:53

我也认为高手都在民间

雪狼之使 · 发表于 2011-11-8 15:41:37

大隐隐于野，小隐隐于世！

晨雨 · 发表于 2011-11-8 23:44:49

有才啊！

孤独的风 · 发表于 2011-12-1 20:11:44

佩服，希望你能发明出更多实用的手术工具！

黄兴盛 · 发表于 2011-12-1 21:09:21

又见一牛人

马EM · 发表于 2011-12-1 23:02:36

找个厂家开发利用，弄个专利。

z-ly19 · 发表于 2011-12-2 10:11:18

快！·！！！
找个厂家开发利用，弄个专利

独爱手外 · 发表于 2011-12-2 10:31:50

你是学医的吗、、怎么像电大毕业的呵呵、、、厉害

唐太宗 · 发表于 2012-1-29 20:47:18

呵呵呵呵，当医生你是屈才了

chen3454 · 发表于 2012-1-29 22:50:20

很有创意

dingyang120 · 发表于 2012-1-29 23:38:38

有创意呵呵

芊芊玉手 · 发表于 2012-1-30 10:22:52

太牛了，不过现在有成品，也不错，大连山木出的眼科止血器，一次性无菌包装，价格在百元左右，用于显微就很好，做包皮的时候止血也很好嘛。呵呵

艾明洋 · 发表于 2012-1-30 20:22:24

改行吧！

junbopan · 发表于 2012-1-31 18:03:35

芊芊玉手发表于 2012-1-30 10:22
太牛了，不过现在有成品，也不错，大连山木出的眼科止血器，一次性无菌包装，价格在百元左右，用于显微就很 ...

是的，做做玩儿。在医院申请了，还没买回来，医院的器械科办事效率特别低！而且似乎无利可图的就不给进。

手指医生 · 发表于 2012-1-31 18:39:20

兄弟更行吧，
